美國杜邦PA66 80G33HSL

杜邦? Zytel? PA66 80G33HSL工藝條件

干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。 熔化溫度：260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。

注射壓力：通常在750~1250bar，取決于材料和產品設計。

注射速度：高速（對于增強型材料應稍低一些）。

流道和澆口：由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的較小直徑應當是0.75mm。

Zytel? 尼龍樹脂PA66 80G33HSL現貨庫存型號：

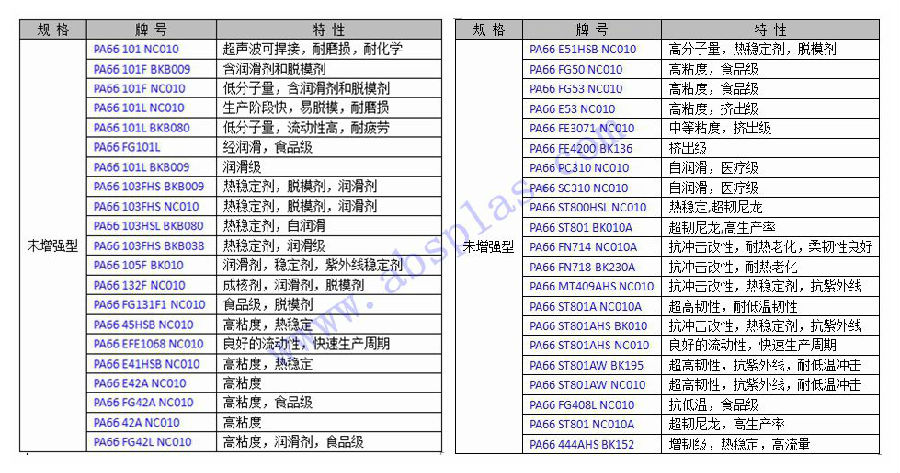

杜邦? Zytel?尼龍66未增強樹脂

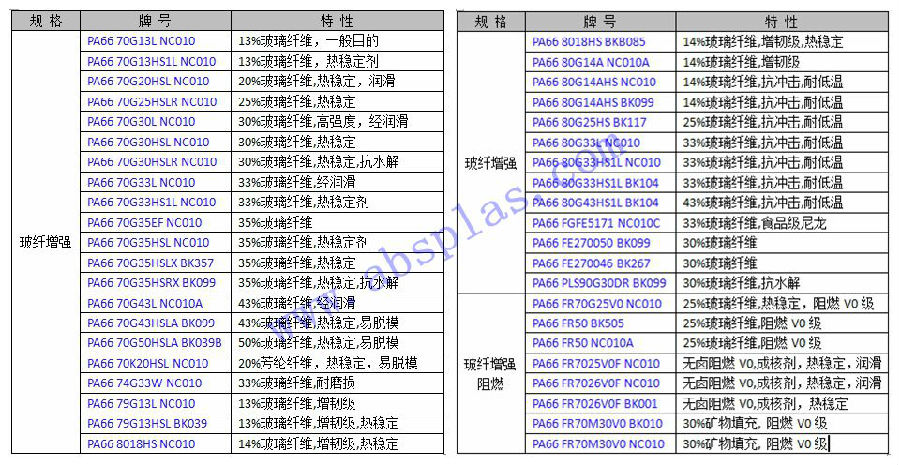

杜邦? Zytel?尼龍66玻璃纖維增強樹脂

杜邦? Zytel?尼龍66 80G33HSL粒子圖：

杜邦? Zytel?尼龍66 80G33HSL產品應用：

杜邦? Zytel?尼龍66 80G33HSL倉儲展示：
