PPE 日本旭化成 X532Z性能：

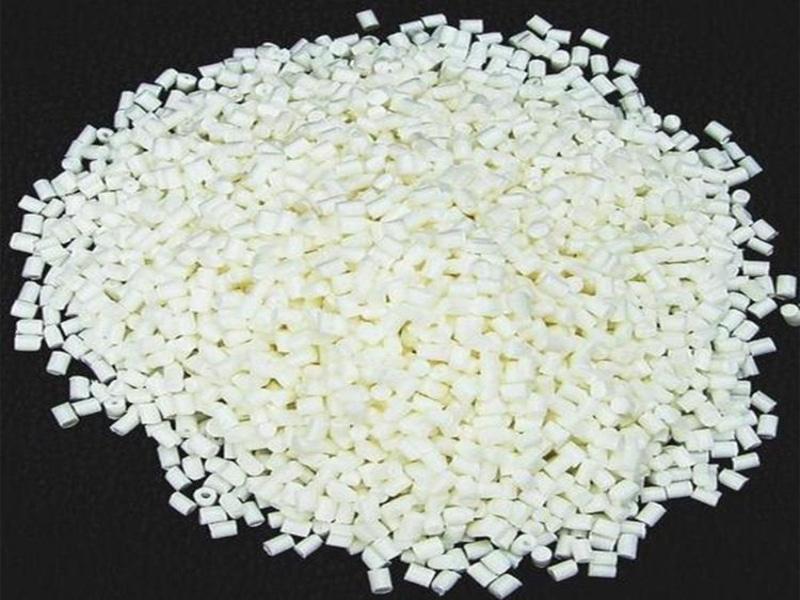

1、為白色顆粒,綜合性能良好，可在120度蒸汽中使用，電絕緣性好，吸水小，但應力開裂傾向。改性聚苯醚可消除應力開裂。
2、有突出的電絕緣性和耐水性優異，尺寸穩定性好。其介電性能居塑料的首位。
3、MPPO為PPO與HIPS共混制得的改性材料，目前市面上的材料均為此種材料。
4、有較高的耐熱性，玻璃轉化溫度211度，熔點268度，加熱至330度有分解傾向，PPO的含量越高其耐熱性越好，熱變形溫度可達190度。
5、阻燃性良好，具有自熄性，與HIPS混合后具有中等可燃性。質輕，可用于食品和行業。耐旋光性差，長時間在陽光下使用會變色。
PPE 日本旭化成 X532Z用途：
1、適于制作耐熱件、絕緣件、減磨耐磨件、傳動件、醫療及電子零件。
2、可作較高溫度下使用的齒輪、風葉、閥等零件，可代替不銹鋼使用。
3、可制作螺絲、緊固件及連接件。
4、電機、轉子、機殼、變壓器的電器零件。
PPE 日本旭化成 X532Z成型性能：
1.非結晶料,吸濕小
2.流動性差，為類似牛頓流體，粘度對溫度比較敏感，制品厚度一般在0.8毫米以上。極易分解，分解時產生腐蝕氣體。宜嚴格控制成型溫度，模具應加熱，澆注系統對料流阻力應小。
3、聚苯醚的吸水率很低0.06%左右，但微量的水分會導致產品表面出現銀絲等不光滑現象，是作干燥處理，溫度不可高出150度，否則顏色會變化。
4、聚苯醚的成型溫度為280-330度，改性聚苯醚的成型溫度為260-285度。
