SMMA（共聚物）NAS30、NAS21、NAS90、NAS36（應用范圍：醫療用品，化妝品包裝，文儀用具，裝飾禮品，高級日用品等）熱穩定性較佳，可利用的再生料多可達100％。比重較輕，生產同等數量制品可以比其它透明塑料減省用料多達20％。 （在大多數情況下）無須進行干燥處理，減少用電成本，提高生產效能。成型周期較快，多可縮短50％的時間，因而提高機器利用率。注塑加工溫度較低，多可降低攝氏65度（華氏150度），因而降低用電成本。 注塑加工容易，減少操作人員培訓，制品成品率高，能有效控制生產成本。折射率比PMMA高，令制成品具有的晶瑩度。 耐化學性好，特別是耐酒精性極好。流動性高，特別適合厚件和大體積制件。成型后較少回縮，可減少再加工。色澤透明，配色容易，配色時色母用量少。使用通用注塑機和鑼桿，減少設備投資。制成品可作真空電鍍、印刷等裝飾。 不具腐蝕性或磨損性，因而降低機具磨損。所需的夾緊力較低，多可降低20％，可降低加工成本。 制品經伽瑪射線或環氧乙烷消毒后維持良好顏色和物性。

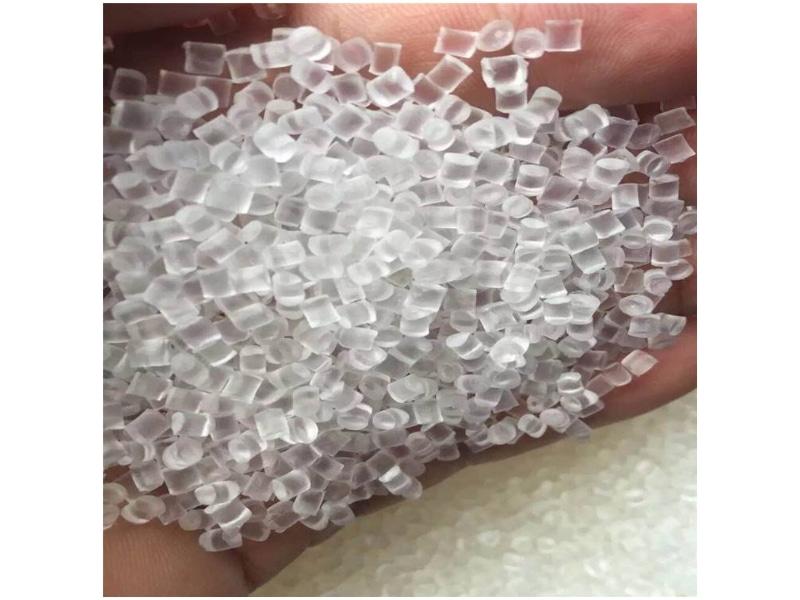

SMMA 美國努發克 NAS21產品描述：
NAS?21是一種苯乙烯丙烯酸共聚物，可用于各種需要堅固，堅硬的水透明塑料樹脂并具有出色熱穩定性的應用。
SMMA 美國努發克 NAS21特征
晶瑩剔透
低密度
易于加工
伽瑪和ETO可消毒
符合針對VI類塑料的USP XXIII規范
UL 94 HB認證
SMMA 美國努發克 NAS21應用領域
購買點顯示
可重復使用的飲料
醫療設備
玩具
辦公配件
家電類
SMMA 美國努發克 NAS21產品性能參數
| 物理性能 | 額定值 | 單位制 | 測試方法 |
密度 / 比重 | 1.08 | g/cm3 | ASTM D792, ISO 1183 |
熔流率（熔體流動速率） (200°C/5.0 kg) | 1.9 | g/10 min | ASTM D1238 |
熔融體積流量（MVR） (220°C/10.0 kg) | 24 | cm3/10min | ISO 1133 |
收縮率 | |||
流動 | 0.20 到 0.60 | % | ASTM D955 |
-- | 0.20 到 0.60 | % | ISO 294-4 |
吸水率 | |||
飽和, 23°C | 0.10 | % | ASTM D570 |
平衡, 23°C, 50% RH | 0.10 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
洛氏硬度 (M 級) | 70 | ASTM D785 | |
球壓硬度 | 168 | MPa | ISO 2039-1 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
拉伸模量 | |||
-- | 3240 | MPa | ASTM D638 |
-- | 3300 | MPa | ISO 527-2 |
抗張強度 | |||
屈服, 23°C | 57.9 | MPa | ASTM D638 |
屈服, 23°C | 60.0 | MPa | ISO 527-2 |
伸長率 | |||
斷裂 | 2.1 | % | ASTM D638 |
斷裂, 23°C | 2.5 | % | ISO 527-2 |
彎曲模量 | |||
23°C | 3100 | MPa | ASTM D790 |
23°C | 3400 | MPa | ISO 178 |
彎曲強度 | |||
23°C | 97.2 | MPa | ASTM D790 |
23°C | 100 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
簡支梁缺口沖擊強度 (23°C) | 1.5 | kJ/m2 | ISO 179 |
簡支梁無缺口沖擊強度 (23°C) | 12 | kJ/m2 | ISO 179 |
懸壁梁缺口沖擊強度 | |||
23°C | 21 | J/m | ASTM D256 |
23°C | 2.5 | kJ/m2 | ISO 180/A |
無缺口伊佐德沖擊強度 | 12 | kJ/m2 | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
熱變形溫度 | |||
0.45 MPa, 未退火 | 90.0 | °C | ISO 75-2/B |
1.8 MPa, 退火 3 | 80.0 | °C | ISO 75-2/A |
維卡軟化溫度 | |||
-- | 106 | °C | ASTM D1525 4 |
-- | 98.0 | °C | ISO 306/B50 |
最高使用溫度 | 260 | °C |
| 可燃性 | 額定值 | 測試方法 | |
UL 阻燃等級 | HB | UL 94 |
| 光學性能 | 額定值 | 單位制 | 測試方法 |
折射率 5 | 1.570 | ASTM D542, ISO 489 | |
透射率 (550 nm) | 91.3 | % | ASTM D1003 |
霧度 | 0.300 | % | ASTM D1003 |
| 注射 | 額定值 | 單位制 | |
干燥溫度 | 80 | °C | |
干燥時間 | 2.0 | hr | |
料筒后部溫度 | 180 到 210 | °C | |
料筒中部溫度 | 200 到 230 | °C | |
料筒前部溫度 | 210 到 240 | °C | |
加工（熔體）溫度 | 200 到 240 | °C | |
模具溫度 | 30 到 60 | °C | |
注射速度 | 慢到中等 |
