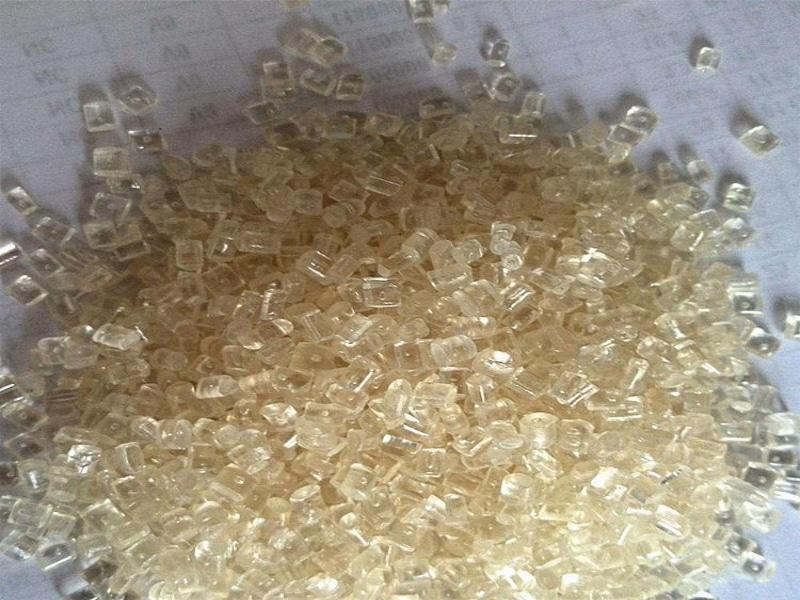

聚醚砜樹脂（PES）是英國(guó)ICI公司在1972年開發(fā)的一種綜合性能優(yōu)異的熱塑性高分子材料，是目前得到應(yīng)用的為數(shù)不多的特種工程塑料之一。它具有優(yōu)良的耐熱性能、物理機(jī)械性能、絕緣性能等，特別是具有可以在高溫下連續(xù)使用和在溫度急劇變化的環(huán)境中仍能保持性能穩(wěn)定等突出優(yōu)點(diǎn)，在許多領(lǐng)域已經(jīng)得到廣泛應(yīng)用.
PES 日本住友化學(xué) 3600G的主要特性有:
阻燃/額定火焰
耐化學(xué)品
Flame Retardant
高抗環(huán)境應(yīng)力斷裂能力 (ESCR)
高流動(dòng)性
PES 日本住友化學(xué) 3600G產(chǎn)品參數(shù)：
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
密度 / 比重 | 1.37 | g/cm3 | ASTM D792 |
收縮率 | ASTM D955 | ||
流動(dòng) | 0.60 | % | |
橫向流動(dòng) | 0.60 | % | |
吸水率 (24 hr) | 0.43 | % | ASTM D570 |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
洛氏硬度 (R 級(jí)) | 120 | ASTM D785 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
抗張強(qiáng)度 | 84.0 | MPa | ASTM D638 |
伸長(zhǎng)率 (斷裂) | 60 | % | ASTM D638 |
彎曲模量 | 2550 | MPa | ASTM D790 |
彎曲強(qiáng)度 | 129 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
懸壁梁缺口沖擊強(qiáng)度 (6.40 mm) | 85 | J/m | ASTM D256 |
無(wú)缺口懸臂梁沖擊 (6.40 mm) | 無(wú)斷裂 | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度 (1.8 MPa, 未退火) | 203 | °C | ASTM D648 |
線形熱膨脹系數(shù) | ASTM D696 | ||
流動(dòng) : -50 到 150°C | 5.5E-5 | cm/cm/°C | |
垂直 : 50 到 150°C | 5.7E-5 | cm/cm/°C |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
體積電阻率 | 1.0E+17 | ohms·cm | ASTM D257 |
耐電弧性 | 70.0 | sec | ASTM D495 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
UL 阻燃等級(jí) (0.46 mm) | V-0 | UL 94 |
| 注射 | 額定值 | 單位制 | |
料筒后部溫度 | 300 到 330 | °C | |
料筒中部溫度 | 330 到 360 | °C | |
料筒前部溫度 | 330 到 360 | °C | |
射嘴溫度 | 330 到 360 | °C | |
加工（熔體）溫度 | 350 到 360 | °C | |
模具溫度 | 120 到 150 | °C | |
注塑壓力 | 98.0 到 137 | MPa | |
注射速度 | 中等偏快 | ||
保壓 | 49.0 到 68.6 | MPa | |
背壓 | 4.90 到 9.80 | MPa | |
螺桿轉(zhuǎn)速 | 50 到 60 | rpm |
