PES E2010HC德國(guó)巴斯夫特殊的非增強(qiáng)型，中等粘度注塑級(jí)，適用于要求固有顏色，透明度且無(wú)斑點(diǎn)的應(yīng)用。

PES 德國(guó)巴斯夫的性能:

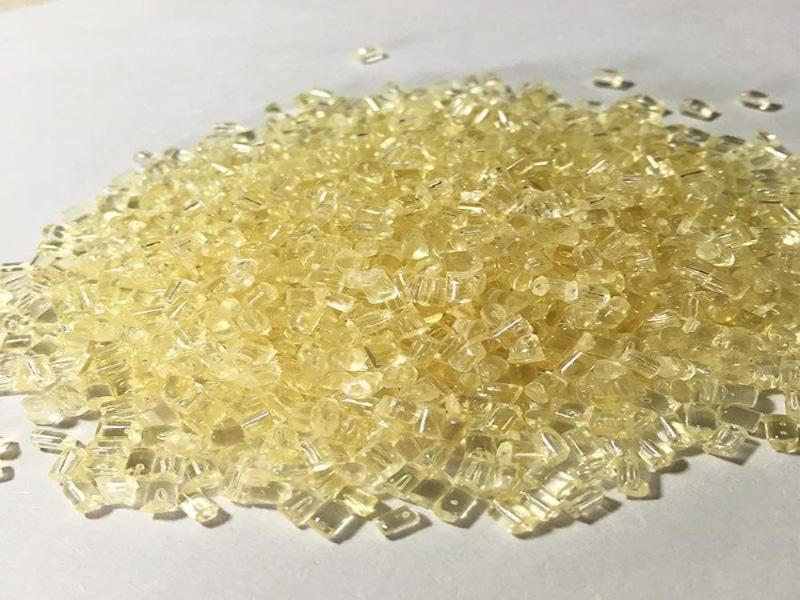

1、PES是一種帶有淺琥珀色的透明固體，無(wú)氣味，折光率為1.65，相對(duì)密度為1.37g/cm3，吸水率為0.43%，收縮率為0.6%。

2、PES也具有較高的力學(xué)性能，特別是在高溫下也能保持高的力學(xué)性能，如在200℃使用5年后的拉伸強(qiáng)度可保持50%。它的抗蠕變性很好，因而尺寸穩(wěn)定性突出。

3、PES無(wú)缺口時(shí)的沖擊強(qiáng)度可達(dá)到93kJ/mz，具有與PC同等的水平，但沖擊強(qiáng)度受缺口半徑的影響較大，隨缺口半徑減小，沖擊強(qiáng)度會(huì)迅速下降。

4、PES還具有較高的耐熱性，Tg為225℃，熱變形溫度(1.86MPa)為203℃，高連續(xù)使用溫度達(dá)180℃，加入30%玻纖增強(qiáng)后為190℃。

5、在-150℃低溫下制品不會(huì)脆裂，PES在150℃空氣中的熱老化，隨著時(shí)間增加，PES受熱后自由體積減小，整個(gè)分子結(jié)構(gòu)更為緊密，因而拉伸強(qiáng)度略有增加，隨后又逐漸趨于平穩(wěn)。

6、PES的介電常數(shù)在20℃，60～106Hz范圍內(nèi)均保持在3.5左右，介質(zhì)損耗因數(shù)在60Hz，20～150℃內(nèi)保持在0.001，介電強(qiáng)度為17kv/mm。

7、PES能耐多種化學(xué)介質(zhì)，如酸、堿、油、潤(rùn)滑脂、脂肪烴和醇等，但不耐極性有機(jī)介質(zhì)如酮、鹵代烴、二甲基亞砜等。

8、PES在水中不會(huì)發(fā)生水解，但會(huì)因微量吸水產(chǎn)生輕微的增塑作用而使力學(xué)性能有小的變化。針對(duì)聚砜塑料耐性較差、成型溫度高、制品易應(yīng)力開(kāi)裂、疲勞強(qiáng)度較低等缺點(diǎn)，目前采用的改性方法主要包括玻璃纖維增強(qiáng)、填充和聚砜合金。
