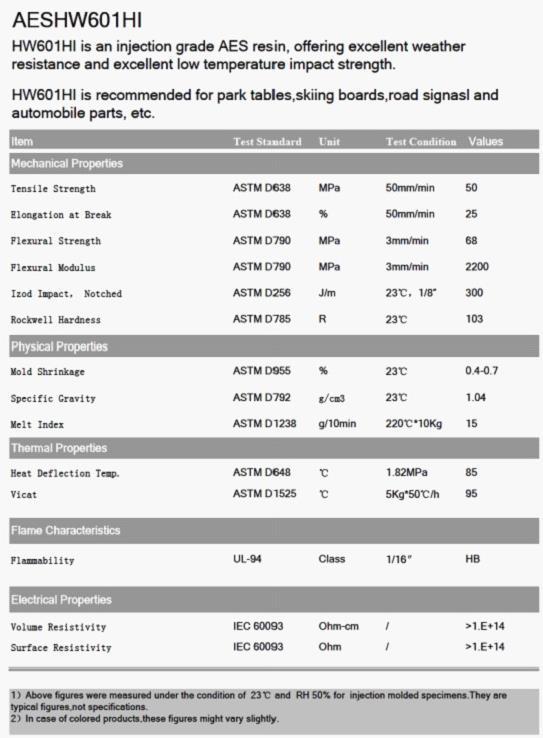

AES 韓國錦湖 HW601HI是針對ABS耐候性差而開發的一種工程塑料新品種，通常使用的ABS樹脂具有優良的成型性、耐沖擊性及光澤度等特性。但由于在合成ABS時所使用的丁二烯橡膠中含有又鏈結構，所以容易被紫外線、熱能等分解氧化，在需要耐候性的地方長期使用時，會出現物性降低及變色的情況。雖然可以采用添加劑來解決這個問題，但是穩定劑對樹脂長期穩定性能作用有限，所以較根本的辦法是使用不含有雙鏈結構的穩定性橡膠。采用這種方法制造的樹脂有AES、ASA、ACS等。

AES樹脂中EPDM（三元乙丙橡膠）分子鏈含量少，故AES的耐候性比ABS高4-8倍，AES的熱穩定性，吸水率和沖擊強度均優于ABS，其他性能則與ABS相似。

AES不僅是一種耐候性胡極佳的樹脂，由于EPDM橡膠相Tg低，使AES具有比ABS更加優異的耐低溫沖擊性，因而越來越多地被使用于汽車零件及其它需要壽命長，安全可靠的塑料制品。不需涂裝的優點使AES在價格上有競爭力。在電子消費領域，AES的耐候性還意味即使長期使用，也能更好地保持制品原有新鮮亮麗的色彩。

AES樹脂的制備方法有直接合成法和共混法，直接合成法是按預先設定的AN（丙烯腈）/EPDM/ST（苯乙烯）配料比，用溶液聚合、乳液聚合或懸浮聚合直接合成，得到的產物是一種以EPDM為主鏈、以SAN（ST-2AN）為支鏈的新型接枝共聚物EPDM2-g-2SAN.共混法則是利用增容技術將EPDM和SAN在熔融狀態下混合制備，雖然目前工業化的方法只有溶液聚合法，但在國內外研究者們堅持不懈地努力下，其他制備方法也有了較大進展。
